產品名稱： 全自動彎管機DW25CNC-3A-1S
發布日期： 2019-03-06
點擊數： 1574
二維碼：
簡述：
產品詳情
張家港卓然機械全自動彎管機DW25CNC-3A-1S詳細介紹：
一、觸摸屏顯示，數控電腦操作，可儲存500組記憶
二、反彈補償值設定程序，程序及加工資料保密功能
三、轉角、送料、彎管、均為伺服控制
四、操作系統配有口令、鑰匙，以及數量和用時記錄，便于生產管理
五、具有慢彎、慢抽芯功能
六、錯誤信息在熒幕上顯示，幫助操作者立即清除
七、技術參數：
|
主要規格 |
機型:DW25CNC-3A-1S |
備注 |
|
|
最大彎曲管徑×壁厚 |
Φ25mm×1.6mm碳鋼管 |
1.最小彎曲半徑根據管子直徑 2.最大彎曲半徑可根據客戶要求 3.最大穿芯長度可根據客戶要求 |
|
|
最大彎曲半徑 |
R180mm |
||
|
最小彎曲半徑 |
R≧1.5D |
||
|
最大彎曲角度 |
190° |
||
|
最大送料長度 |
2200mm |
||
|
送料方式 |
直送 夾送 |
||
|
工作速度 |
彎管速度 |
Max 150°/s |
|
|
轉管速度 |
Max 200°/s |
||
|
送料速度 |
Max 1000mm/s |
||
|
工作精度 |
彎管精度 |
±0.1° |
|
|
轉管精度 |
±0.1° |
||
|
送料精度 |
±0.1mm |
||
|
信息輸入方式 |
1. 坐標（X . Y. Z） |
||
|
彎管方式 |
伺服彎管 |
||
|
轉角伺服電機功率 |
750w |
||
|
送料伺服電機功率 |
1000w
|
||
|
彎管伺服電機功率 |
3000w |
||
|
管件允許彎頭數 |
50 |
||
|
可儲存零件數 |
500 |
||
|
油壓電機功率 |
4kw |
||
|
系統最大壓力 |
12 Mpa |
||
|
機器尺寸 |
3600 x 900 x 1400mm |
||
|
機器重量 |
1700kg |
||
八、主要配件情況：
|
序號 |
名稱 |
規格 |
產地 |
|
1 |
油壓馬達 |
4KW |
無錫太湖 |
|
2 |
油壓泵浦 |
PVL1-17 |
浙江鴻泰 |
|
3 |
保壓閥 |
02W |
臺灣七洋 |
|
4 |
電磁閥 |
G02-2C-DC24 |
臺灣七洋 |
|
5 |
溢流閥 |
2B3B-D24 |
臺灣七洋 |
|
6 |
密封圈 |
|
臺灣CHO |
|
7 |
壓力表 |
0-25Mpa |
華泰 |
|
8 |
交流接觸器 |
LCED1801 |
臺灣臺安 |
|
9 |
觸摸屏 |
10寸 |
深圳艾克姆 |
|
10 |
電源開關 |
24V |
臺灣明緯 |
|
11 |
轉角伺服馬達 |
750W |
日本三菱 |
|
12 |
送料伺服馬達 |
1000W |
日本三菱 |
|
13 |
彎管伺服馬達 |
3000W |
日本三菱 |
|
14 |
智能變壓器 |
RP-3 |
上海若枰 |
|
15 |
直線導軌 |
20*2600 |
臺灣PDF |
|
16 |
轉角減速機 送料減速機 彎管減速機 |
1. GPL70-32 2. GPL120-5 3. GPX142-40 |
湖北行星 |
|
17 |
中央控制器 |
ICM-880W03 |
深圳艾克姆 |
|
18 |
繼電器 |
RXM2MB |
臺灣臺安 |
|
19 |
熱繼電器 |
LR-16B |
臺灣臺安 |
|
20 |
感應開關 |
24V |
昌得 |
九、隨機附件明細表
|
序號 |
隨機附件名稱 |
數量 |
|
1 |
內六角扳手（3-10） |
1套 |
|
2 |
內六角扳手（12） |
1只 |
|
3 |
活動扳手 |
1只 |
|
4 |
工具箱 |
1只 |
|
5 |
操作說明書 （含電器原理圖、液壓原理圖及安全操作規程） |
1份 |
|
6 |
模具 |
1套 |

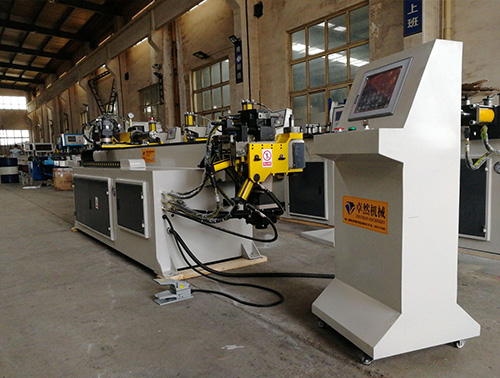

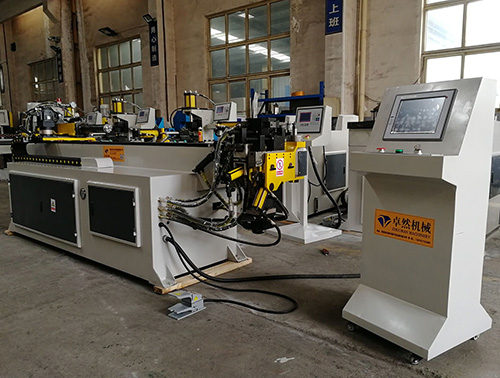

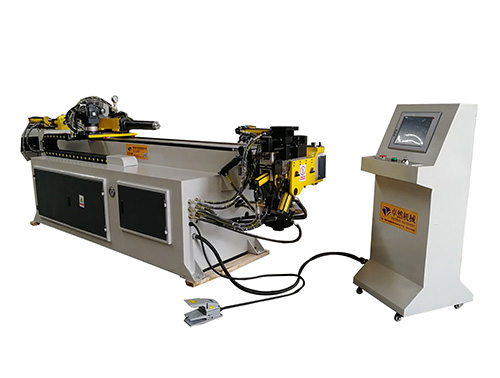

產品圖片：DW25CNC-3A-1S
